Fényképes beszámoló a vásárosnaményi II. Rákóczi Ferenc Tisza-híd építéséről
2012. augusztus
Havi fényképes beszámolók: 2011 augusztus szeptember október november december 2012 január február március
2012 április május június július augusztus szeptember október november december (próbaterhelés) Tanulmányok
Augusztusban helyére tolták a felszerkezetet, így levágták a betoló segédcsőrt, kiürült a szerelőtér. Befezeződött a hídépítés leglátványosabb szakasza, a betolás. Kezdődhetnek a rendkívül időigényes befejezési munkák: járdaépítés, szigetelés, festés és még sorolhatnánk...
fénykép és szöveg: Hajós Bence
2012. augusztus 8.
A harmadik nyílásban a betolócsőr. Halad a híd véglegeses helye felé.

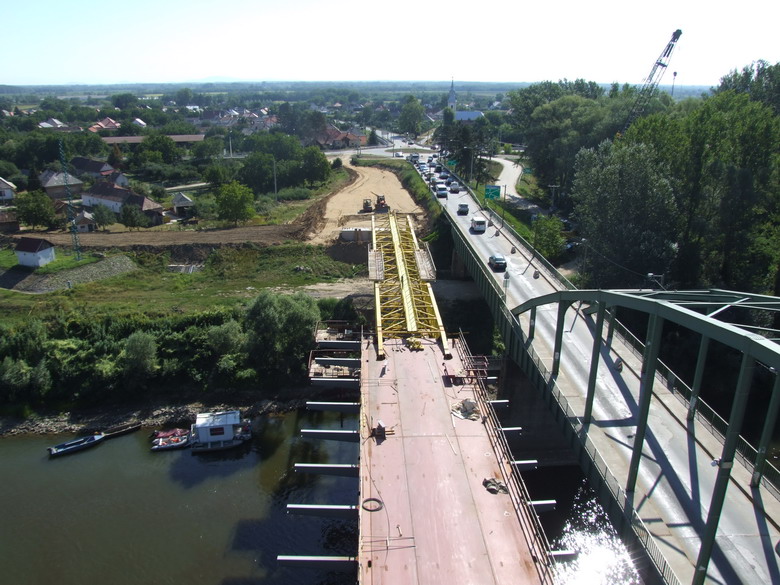

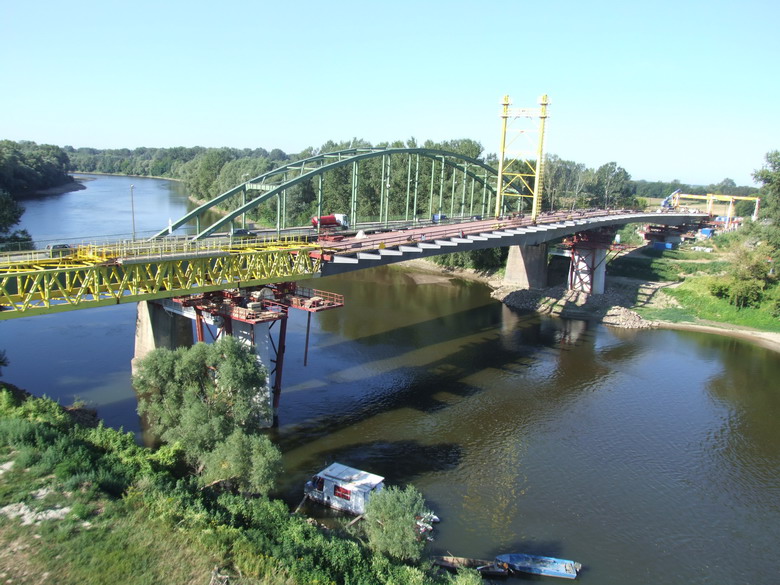

Madártávlat: háttérben a szerelőtérrel, a hídon a ferdekábelek nélküli segédárbóccal.

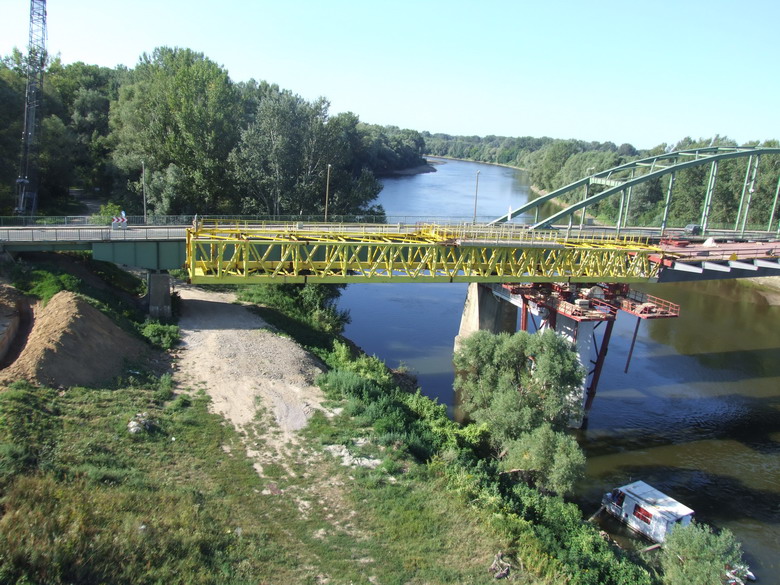

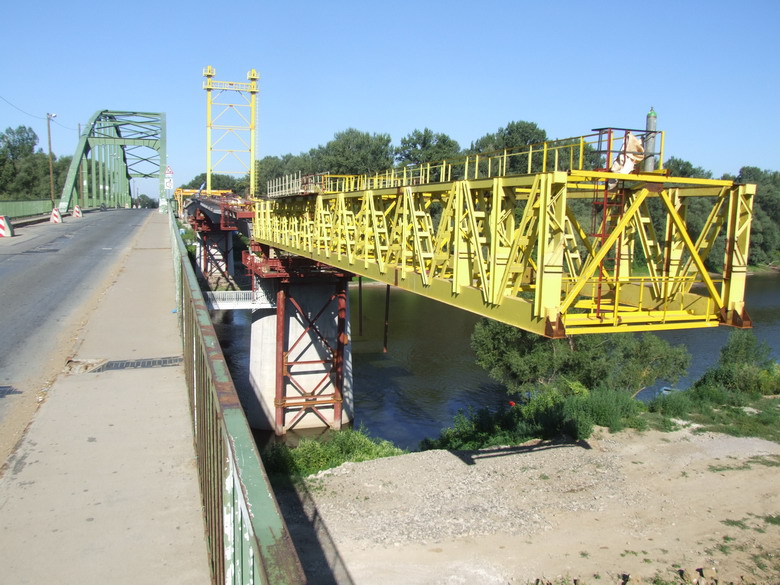

Segédcsőr a jobb parti rézsű felett. A régi hídon változatlanul félpályás, jelzőlámpás forgalomirányítás van.

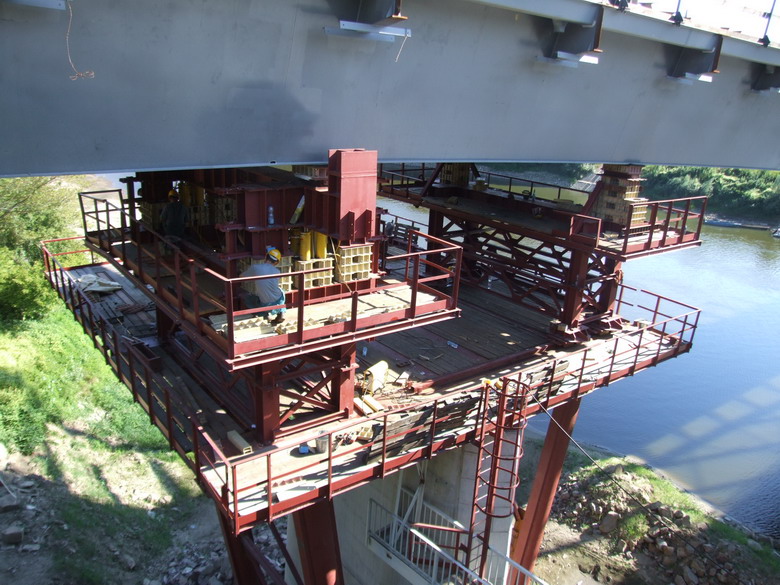

II. támasz tolópályája az egy keteszttartónyi (4 m) előretolás után, az átterhelés és kocsi-visszahúzás előtt.

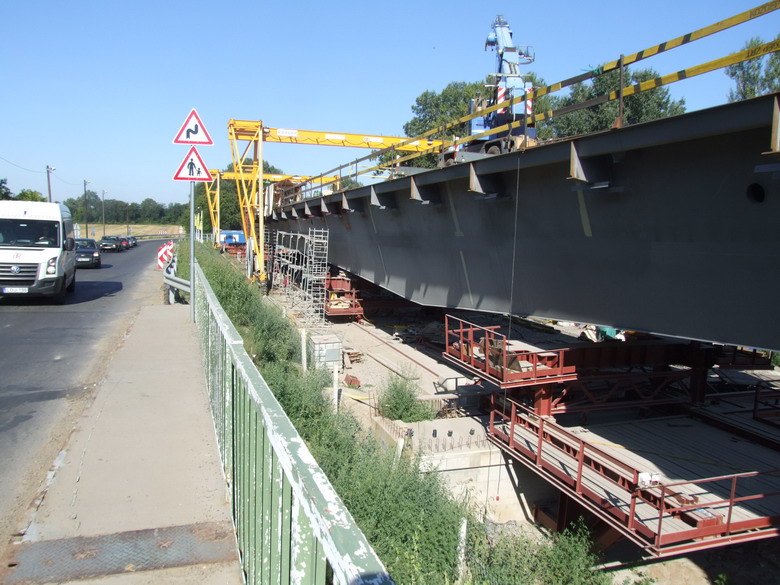

Felszerkezet lassan elhagyja a szerelőteret. A II. támaszra kerülő főtartó-kiékelés érkezik a hídfő mögé.

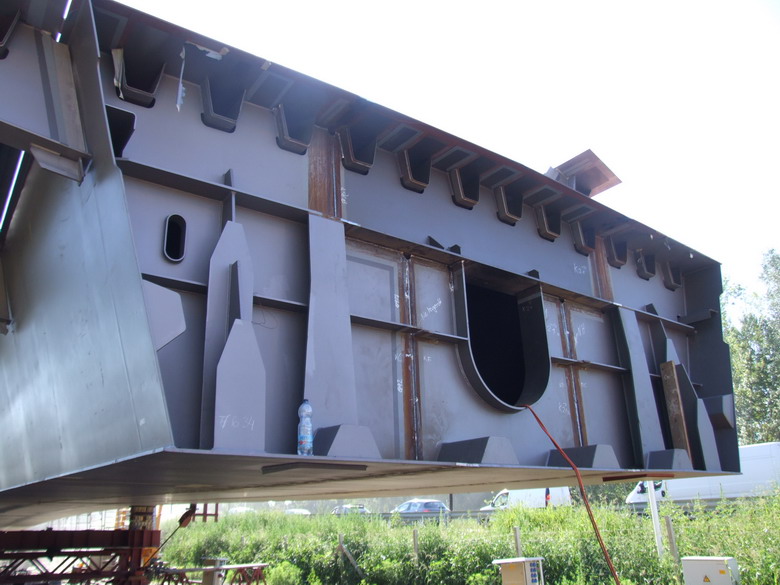

Utolsó szerelési egység, a kezdőpont felőli végkereszttartó is a felszerkezet végére került, indulhat a helyére, a hídfőbe.
Útépítése előkészületek a híd és a gergelyiugornyai körforgalom között. Balra a Tisza töltésfejlesztési munkái láthatóak.
2012. augusztus 15.
A betolócsőr elérte a IV. jelű hídfőt.

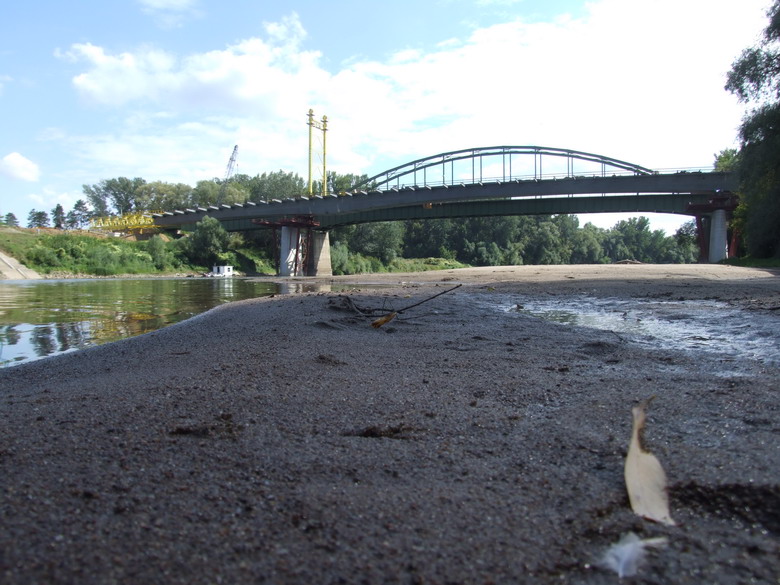

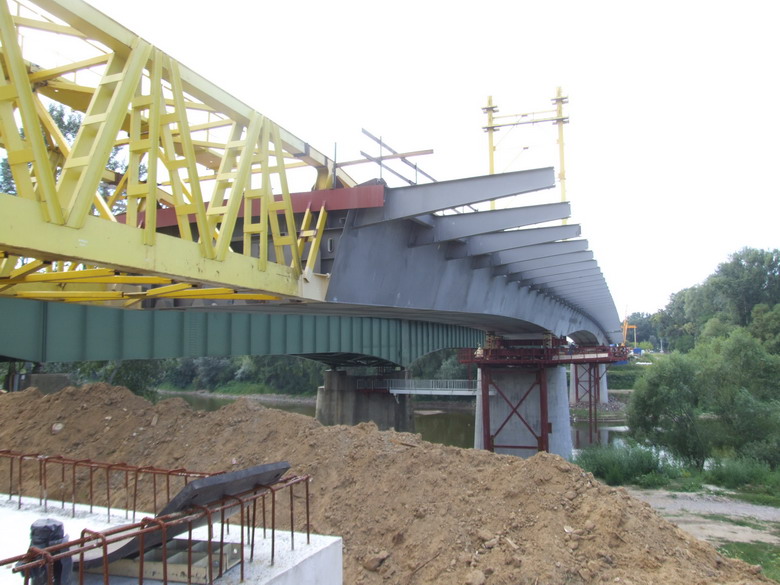

Az új felszerkezet a IV. jelű (gergelyiurornyai) hídfő felől nézve.

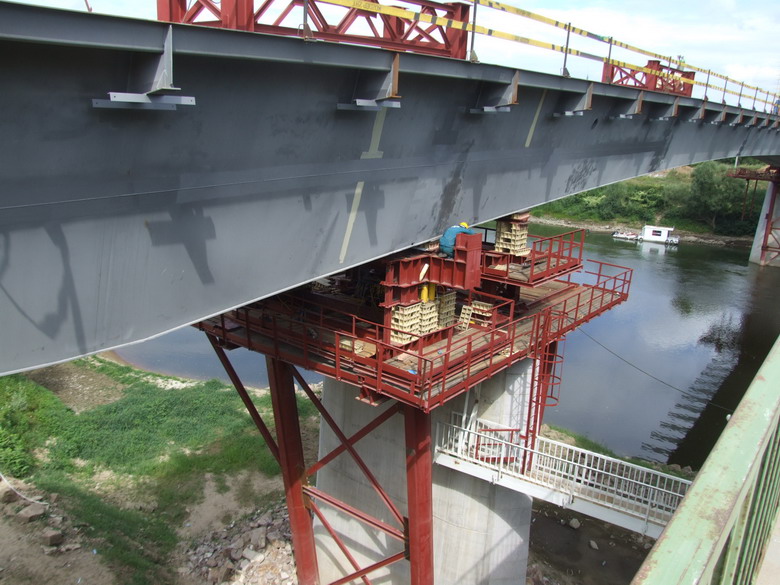

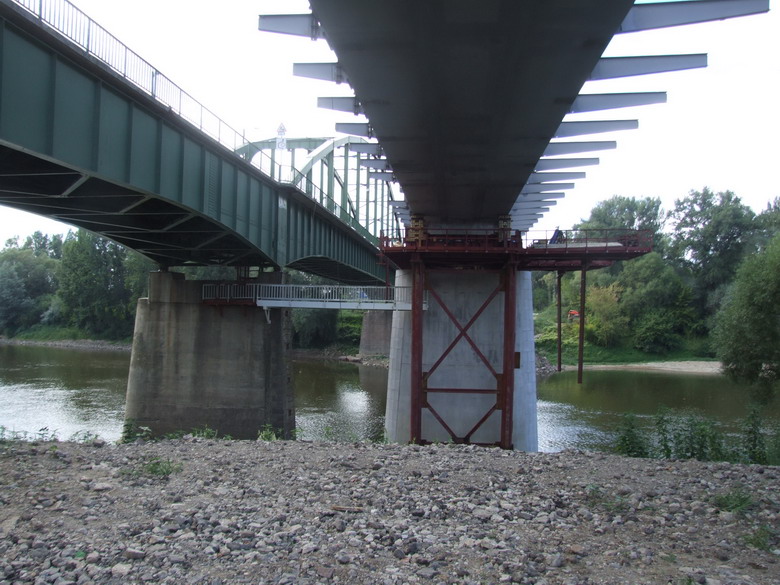

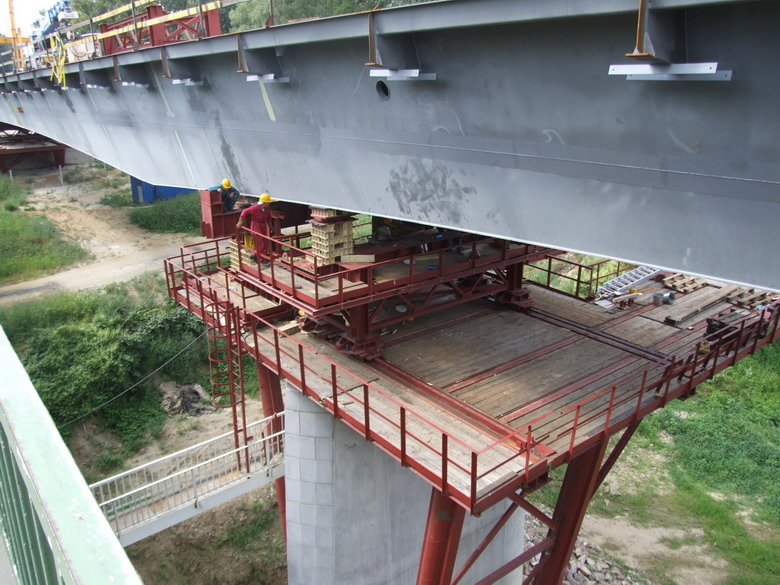

II. jelű támasz (bal parti mederpillér), még három kereszttartónyi (3x4 m) tolás van hátra.
Átterhelés a visszahúzott betolókocsira a II. jelű támaszon.

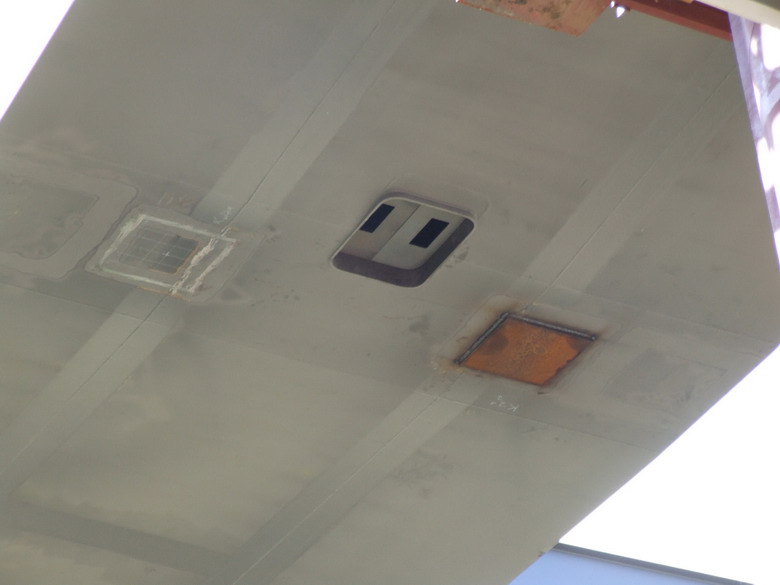

Mederpillérre kerülő támasz-kereszttartó, saruhelyek és a csapóajtós búvónyílás, melyen a pillér és saruk majd megközelíthetőek lesznek.

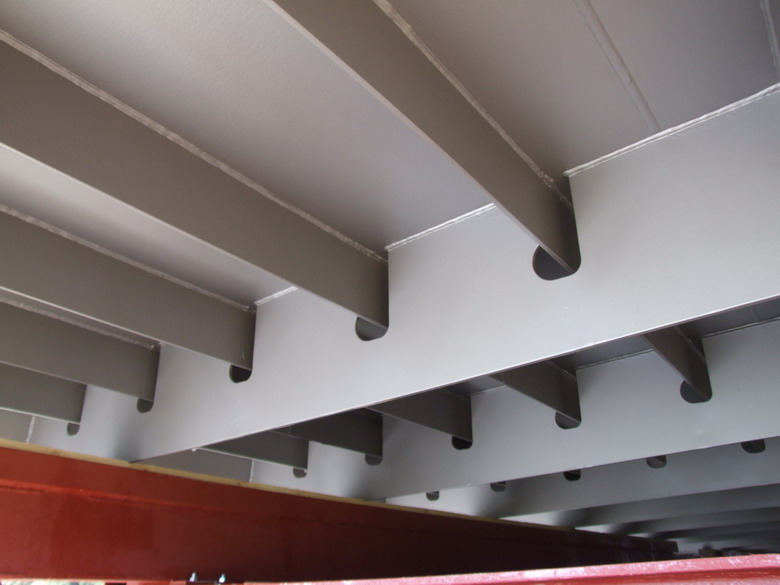

Fésűs híd.

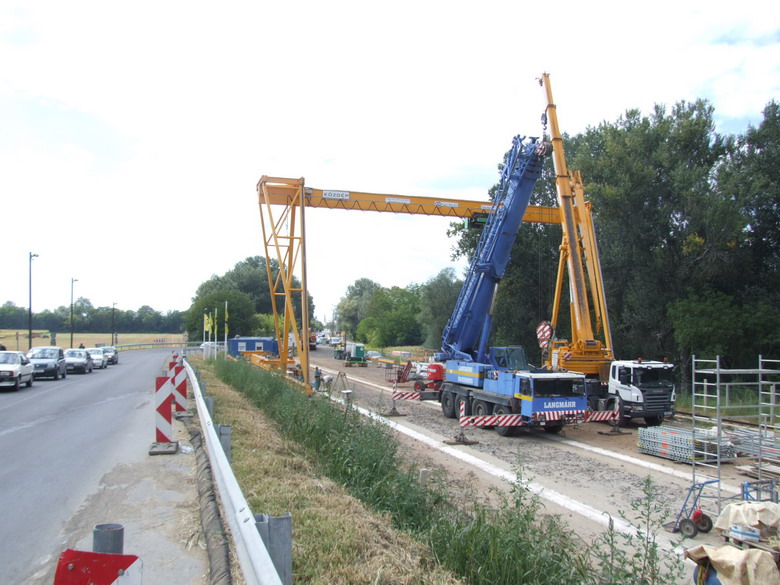

Kiürült szerelőtéren elbontják a kiszolgált bakdarukat. Képen a második bakdaru bontása.
2012. augusztus 22.
A felszerkezet végleges helyén, csak még kissé magasabban.

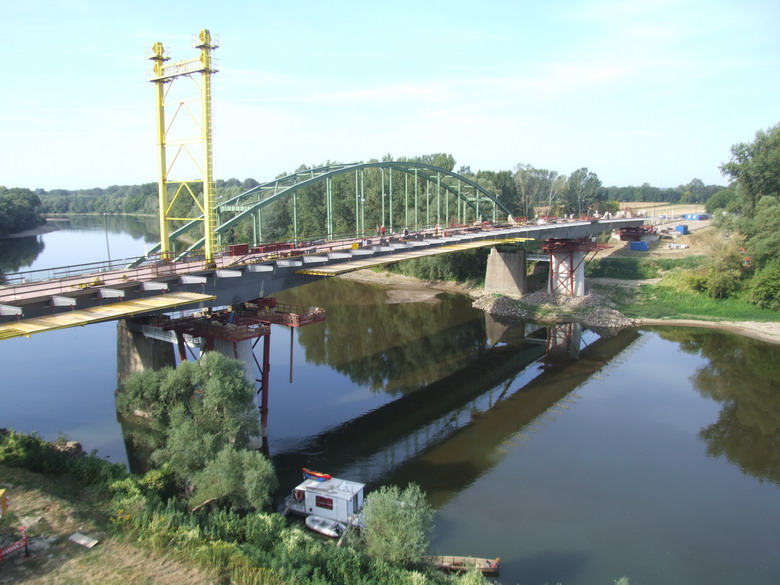

Madártávlat: a segédárbóc még mindig áll, a szerelőtér kiürült.

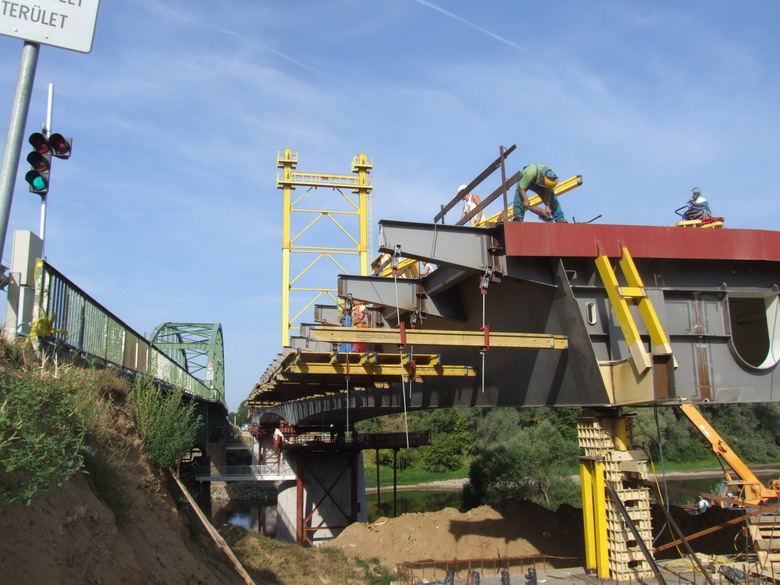

A végkereszttartó immár a hídfő felett! Függőállvány építés rohammunkában.

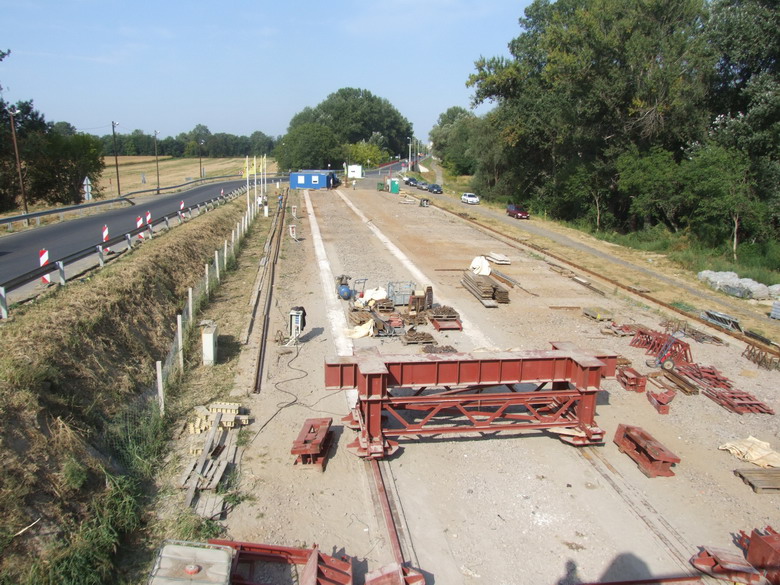

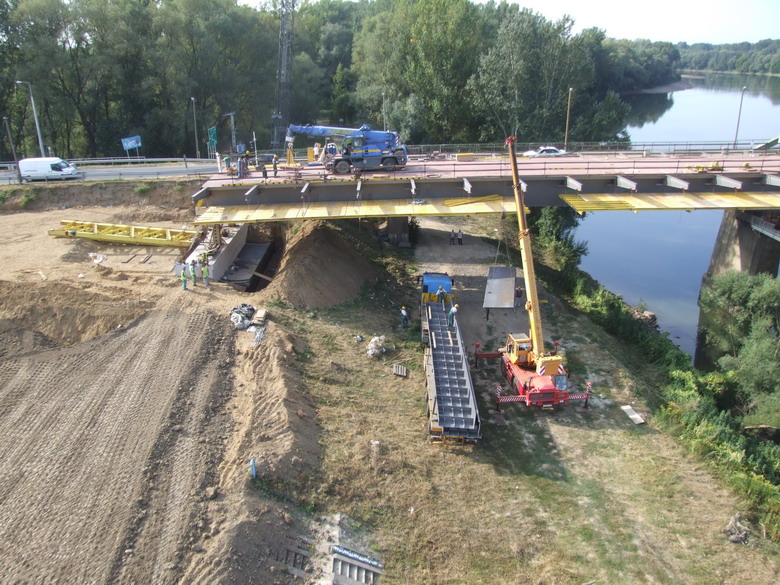

Kiürített szerelőteret hamarosan birtokba veheti a közmű és útépítő csapat.

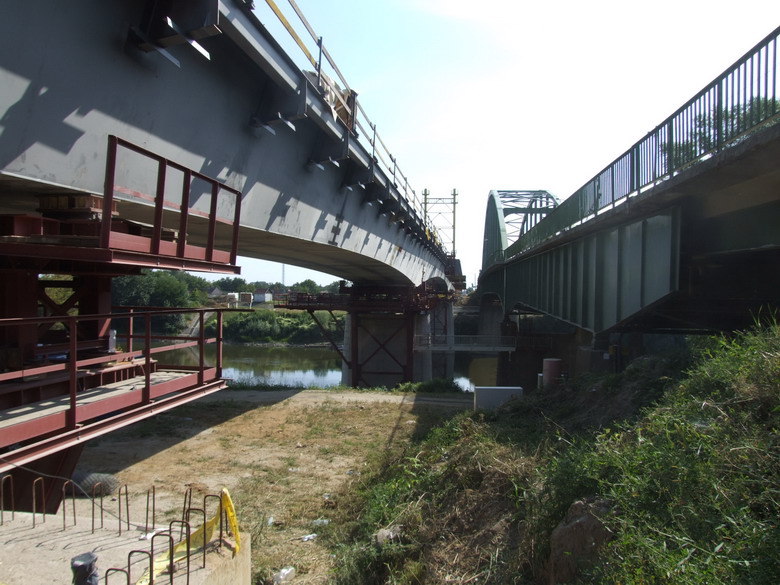

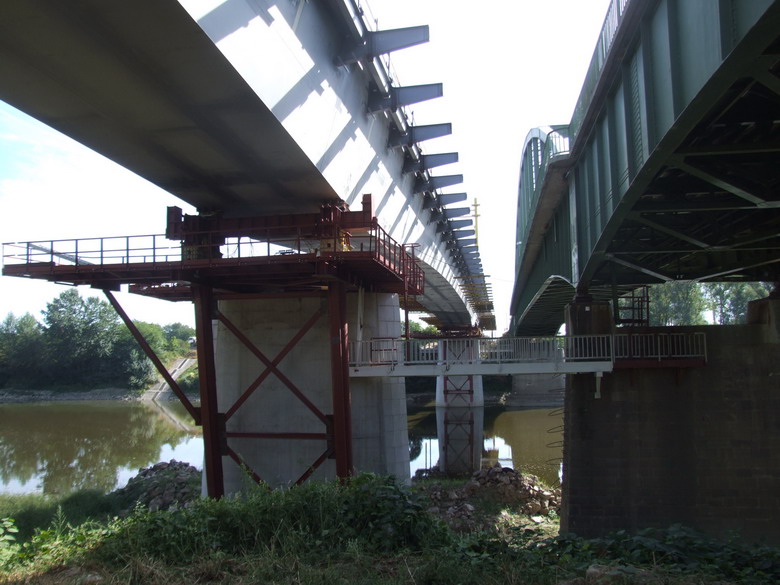

Új híd - régi híd egymás mellett.
2012. augusztus 29.
Járdapanel (4 m széles kifolyási oldali) még a teherautón...
Járdapanel (1,5 m széles befolyási oldali) a konzolokra helyezve.
Mellettem az utódom.

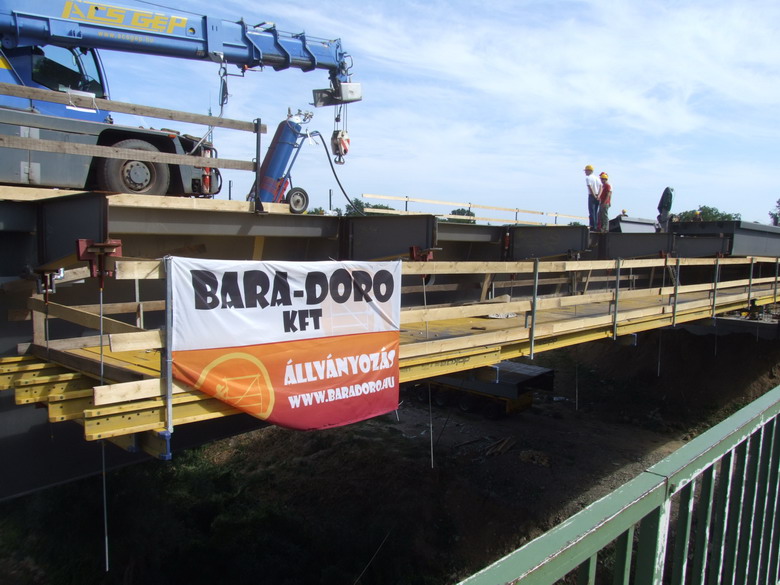

Járdapanelek szerelését és korrózióvédelmét segítő függőállvány az új hídra telepített 25 tonnás autódaruval.

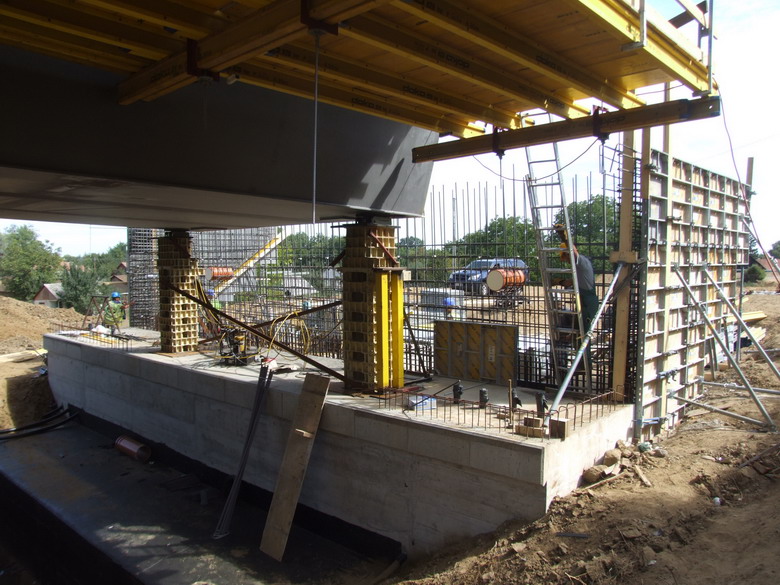

Hídfő, épülő térdfallal és a helyére tolt felszerkezettel (kb. 1,5 méteres süllyesztés előtt).
