Júniusban is szorgalmasan épült a híd. Elkészültek a medernyílás áttolásához szükséges segédszerkezetek, így a segédpilon és annak ferdekábeles feszítései, valamint a III. támasz betoló pályája.

fénykép és szöveg: Hajós Bence

2012. június 7.

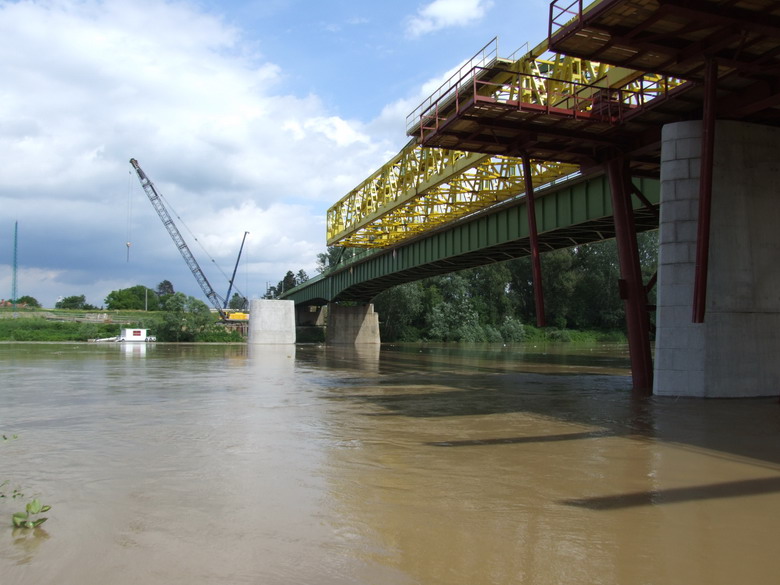

50 méter hosszú betolócsőr a főnyílásban.

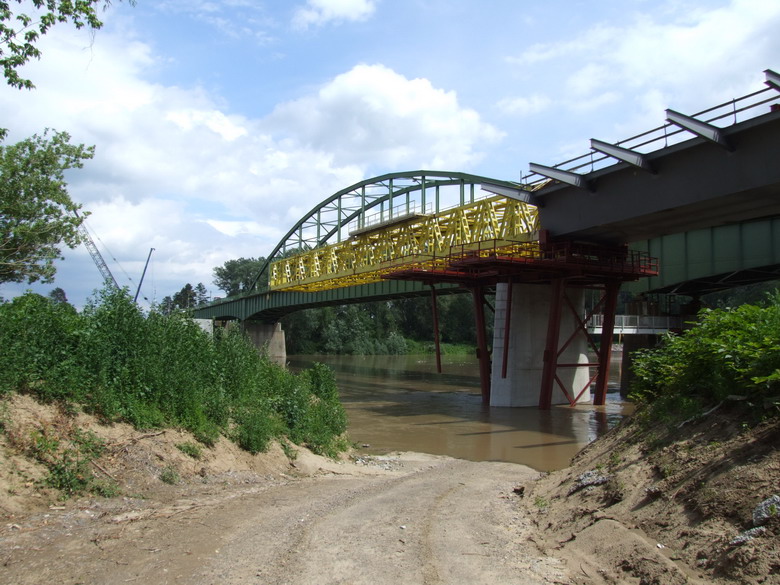

Betolócsőr útban a túlpart felé. Még megépítésre vár a III. támasz betolópályája.

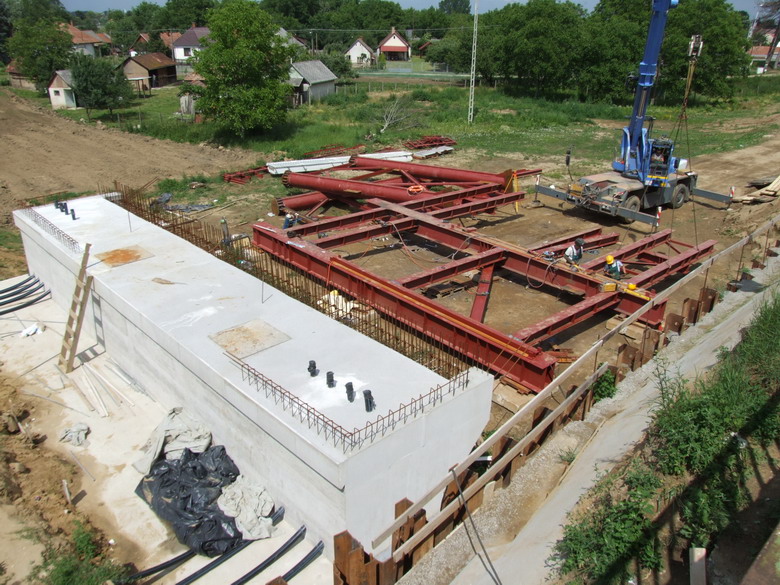

III. támasz betolópálya előszerelése a IV. hídő mögötti téren.

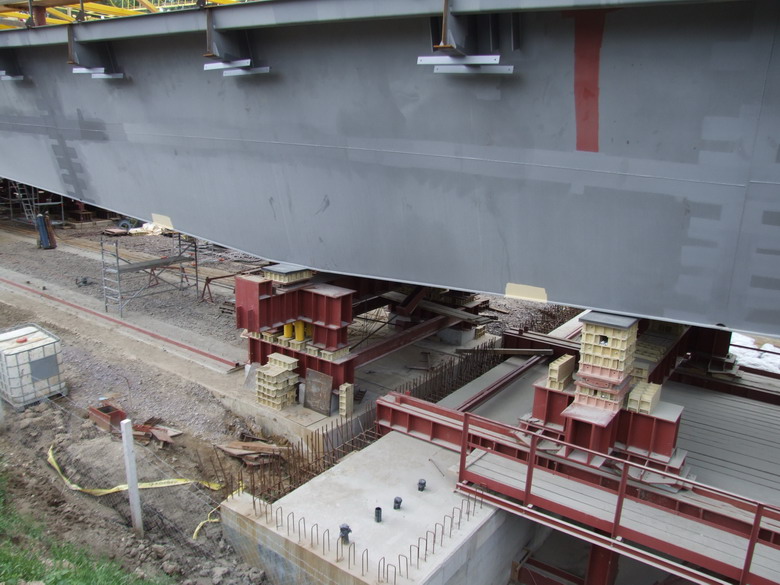

A főtartó III. támasz fölé eső kiékelt szakasza betolásra vár még az I. hídfő mögött.

2012. június 13.

Az új felszerkezetet a tervezett szintnél lényegesen magasabban szerelik és tolják helyére.

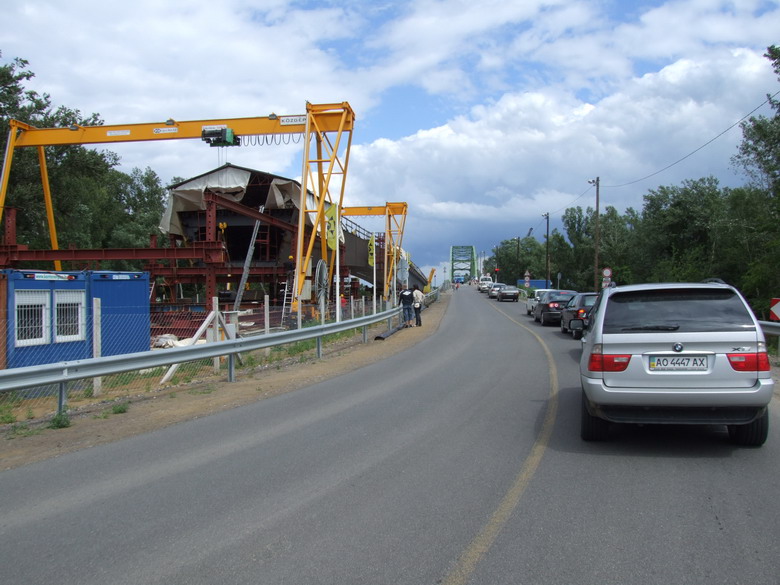

A teljes szerelőtér és a régi hídra vezető ideiglenes terelőút. A régi hídon jelzőlámpás forgalomirányítás van.

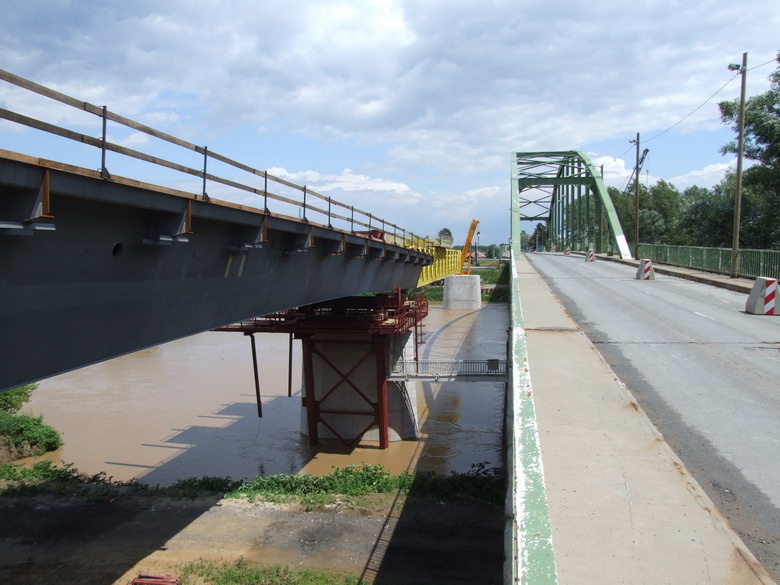

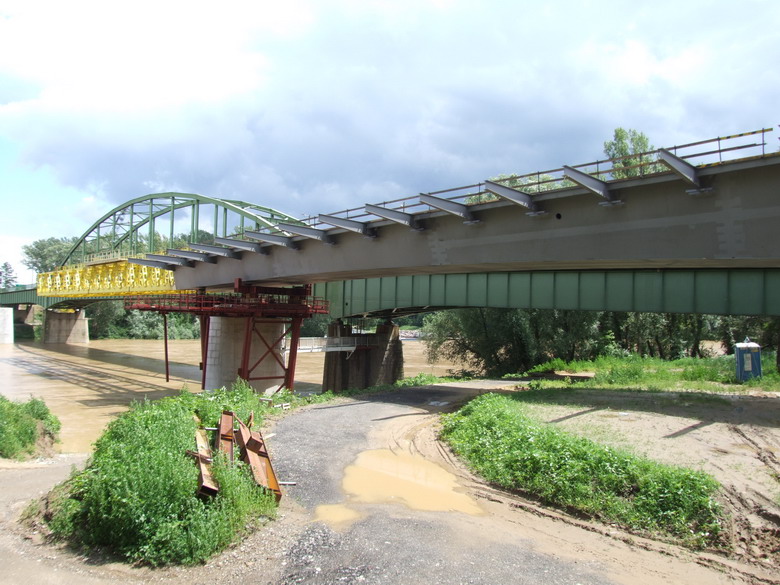

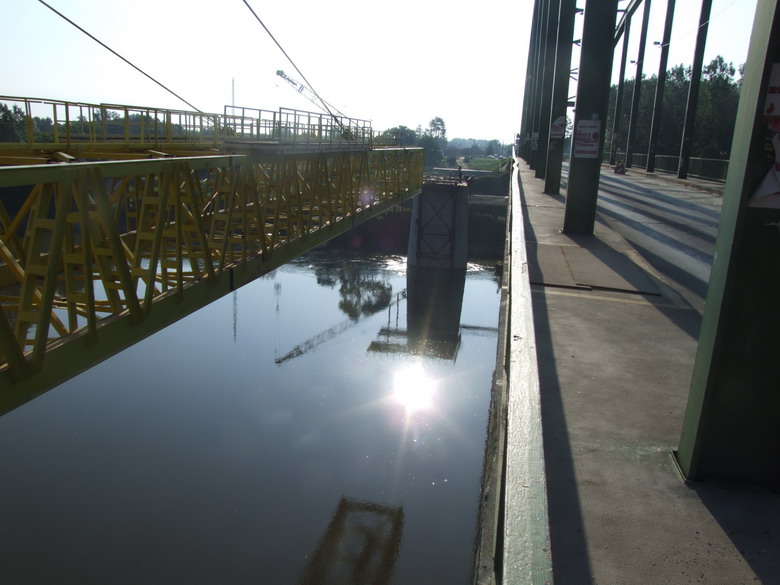

Egymás mellett a két szerkezet.

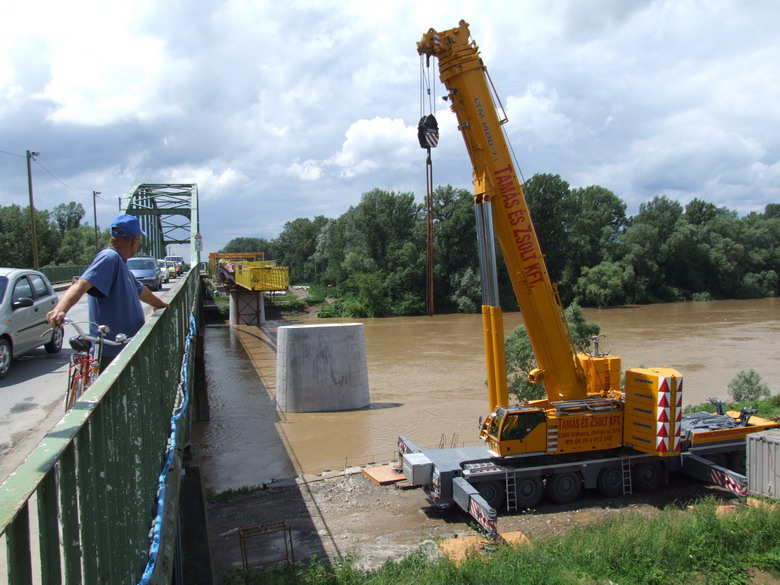

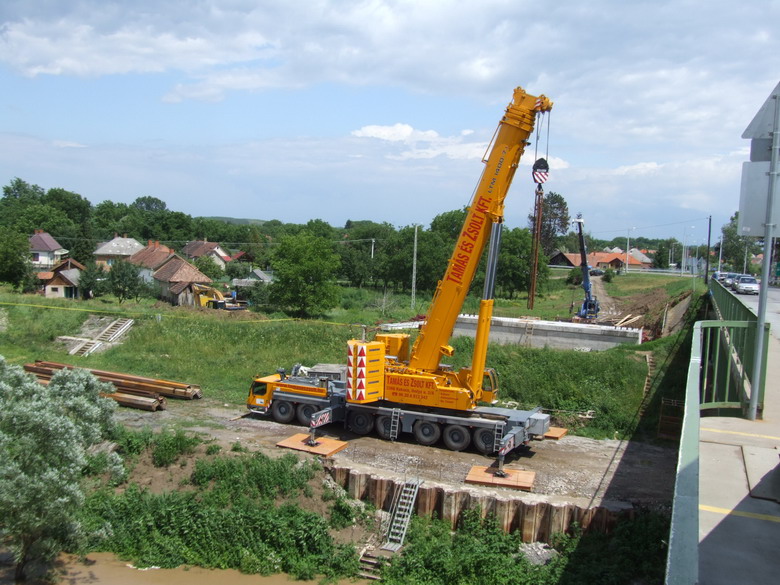

400 tonnás autódaru emelte be a III. támaszra a betolópályát a viszonylag nagy gémkinyúlási igény miatt.

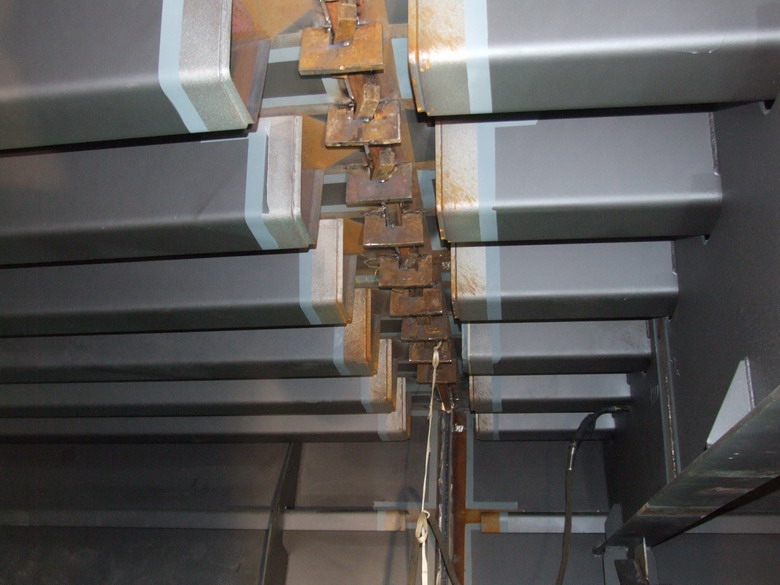

Pályalemez trapézbordáit ablakosan illesztik a pályalemez varratának elkészítése után.

2012. június 22.

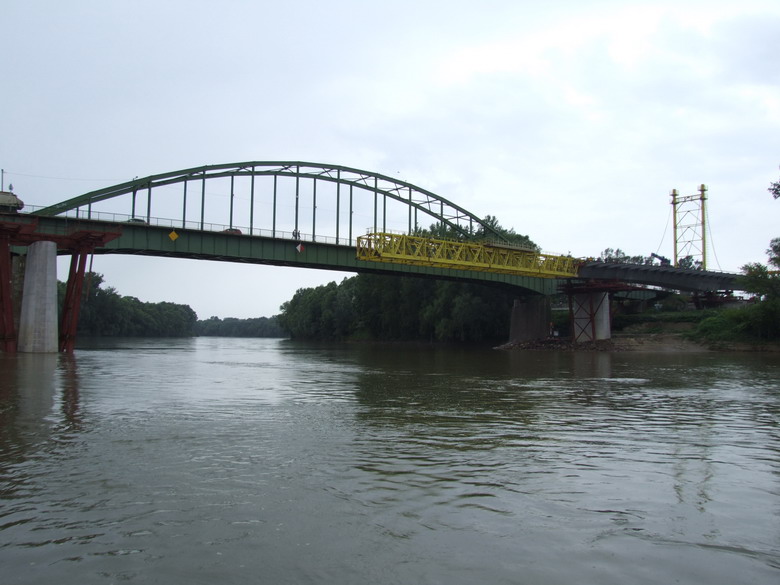

Építkezés látképe a kifolyási oldal felől. Itt a Tisza délről folyik észak felé.

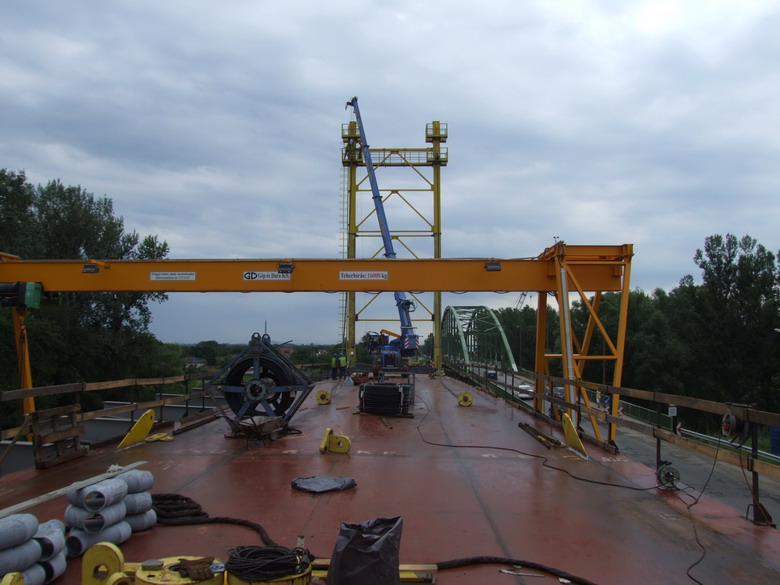

Már áll a betolást segítő segédpilon, kezdődhet a ferdekábelek szerelése és feszítése.

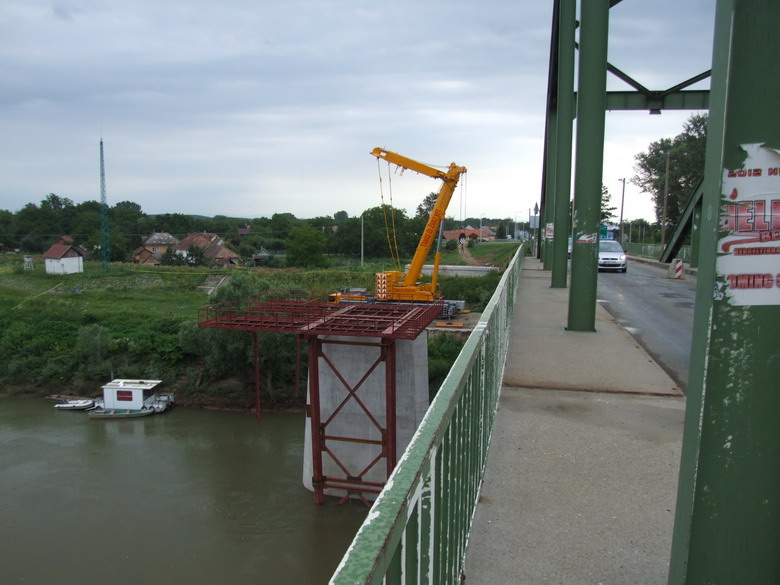

A bedaruzott tolópálya a III. támaszon, a jobb parti mederpilléren.

2012. június 26.

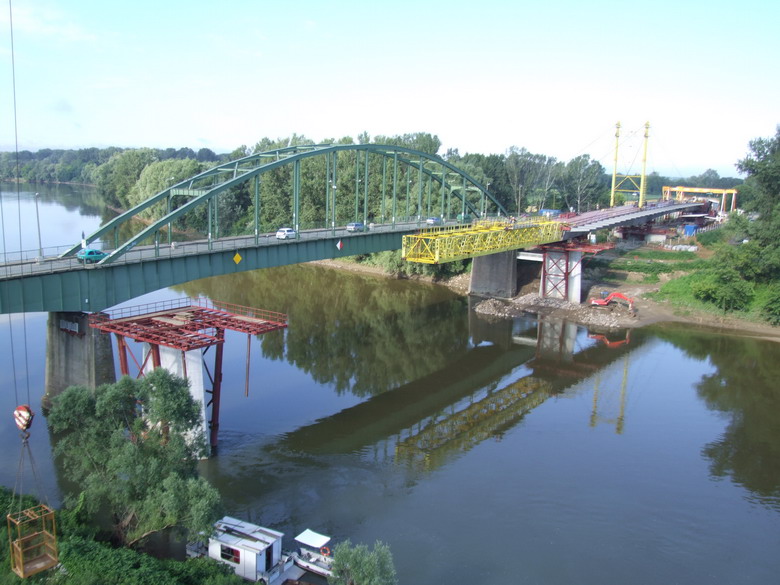

Építkezés madártávlatból.

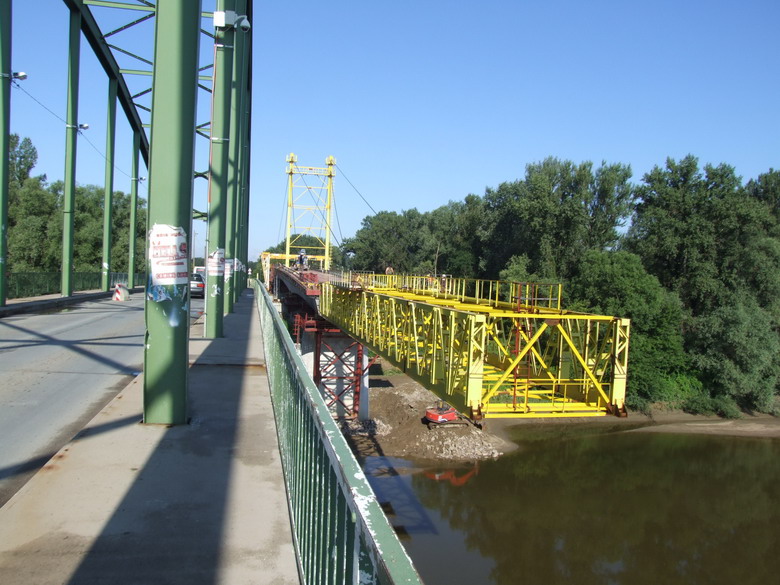

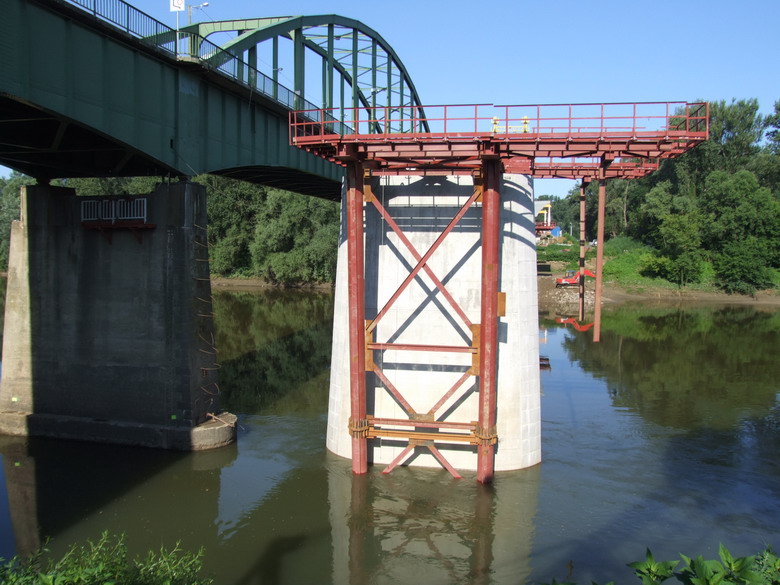

Jobb parti pillér (III.) betoló pályával.

Betolócsőr a 101,7 m-es középnyílás felett.

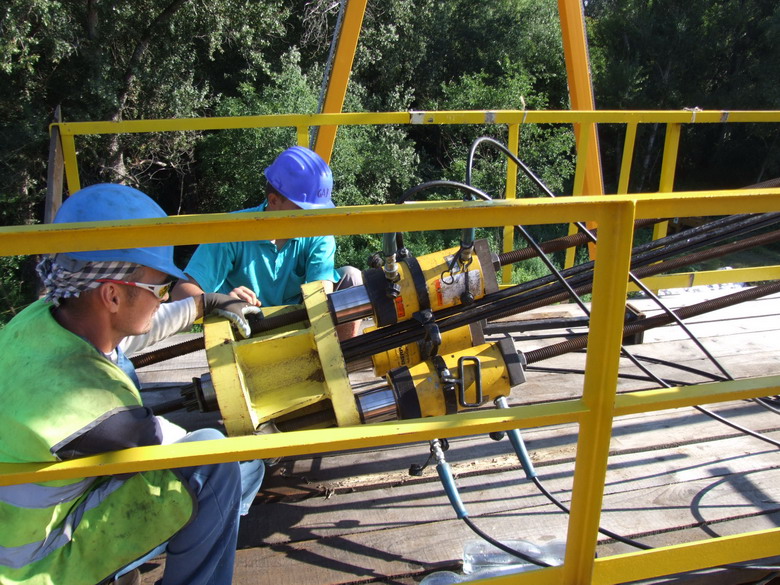

Feszítik a segédpilon ferdekábeleit.

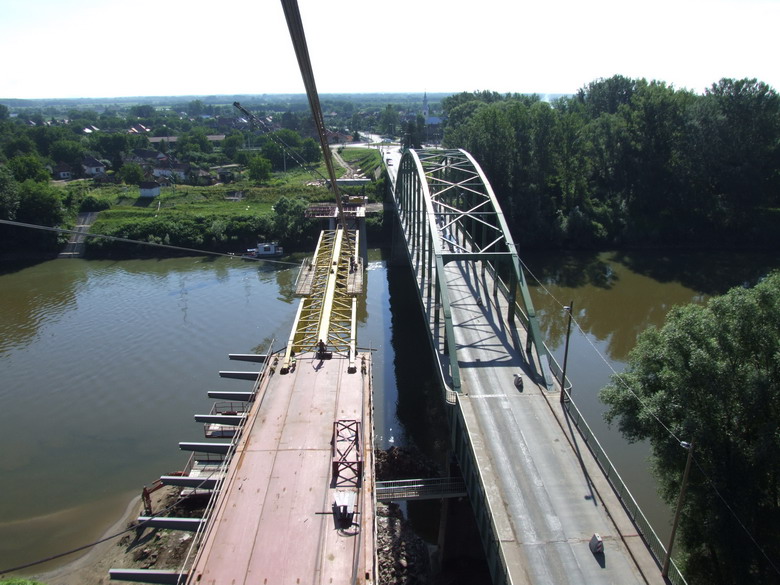

Látkép nyugat (Vásárosnamény) felé.

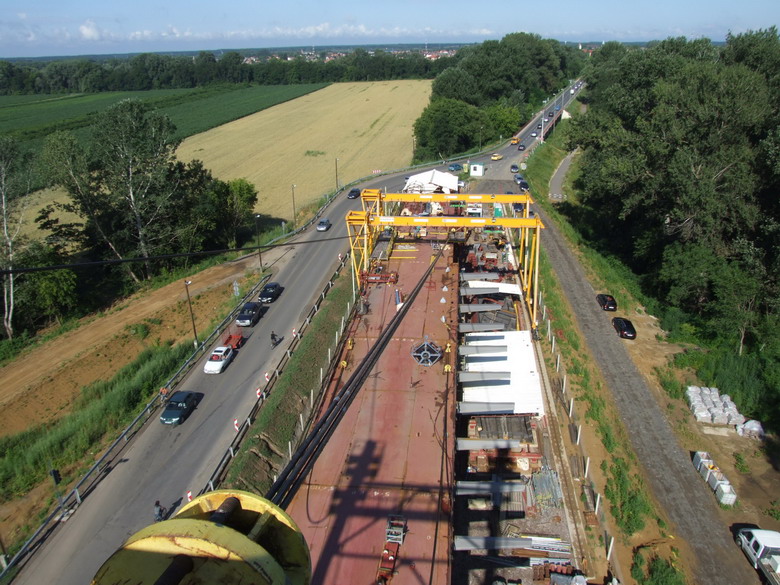

Látkép kelet (Gergelyiugornya) felé.

2012. június 29.

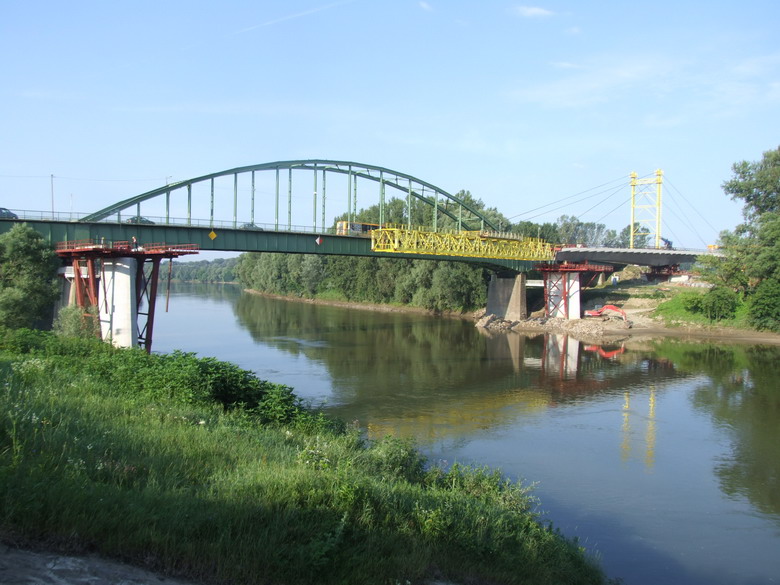

Betolócsőr a megfeszített ferdekábelekkel.

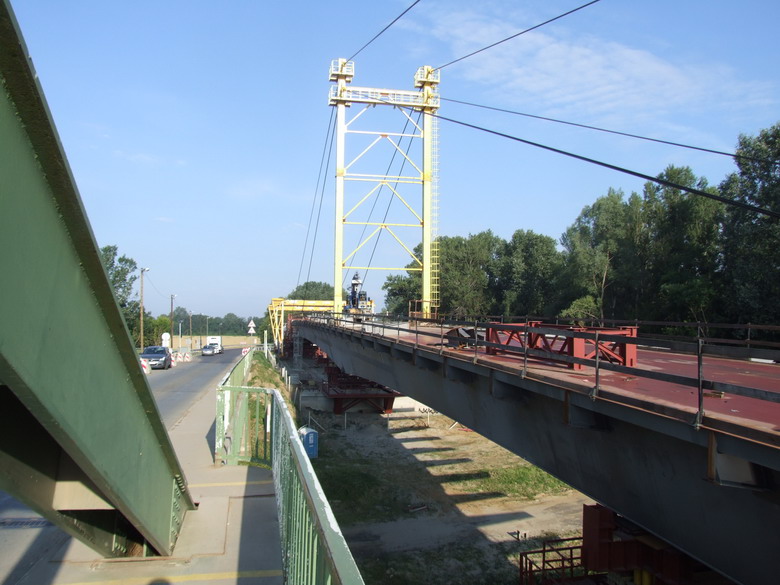

Segédpilon 4x2 ferdekábellel.
